港珠澳大桥抗16级台风 欧维姆特殊功能隔震橡胶支座国内首次应用

  【建设行业.报道】今年8月,台风“天鸽”、“帕卡”先后造访珠三角地区,屹立在珠海伶仃洋的世纪工程港珠澳大桥在经历了此次“双台风”的洗礼后,风采依然。至此中国预应力行业领军——柳州欧维姆机械股份有限公司(以下简称欧维姆公司)生产的隔震橡胶支座,在历经了5.12大地震的考验后,再次经受住了53年来最强台风“天鸽”台风的检验。

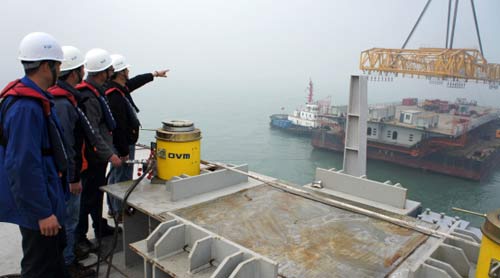

  欧维姆公司在港珠澳大桥建设中

  港珠澳大桥是连接香港、珠海和澳门的超大型跨海大桥,在促进香港、澳门和珠江三角洲西岸地区经济上的进一步发展具重要的战略意义。全长55公里的港珠澳大桥被誉为是新世界七大奇迹之一,是世界最长跨海大桥,桥梁界的“珠穆朗玛峰”。

  沿海地区,每年都会有多次强台风( 飓风)发生。强台风发生时,桥梁会受到很大横向水平力。在横向水平力作用下,隔震橡胶支座发生屈服,会使桥梁在横向将发生较大位移,可能引起桥梁伸缩装置的破坏,甚至影响到桥梁整体结构的安全。港珠澳大桥在设计之初,据港珠澳大桥运营的重要性和特殊工况需求,要求桥梁能够抵抗16级以上台风,为目前对抗风最严苛要求国内桥梁工程。

  为了达到项目工程要求,项目设计者通过提高隔震橡胶支座的初始刚度和布置抗风装置共同抵抗强台风的作用。因此,在满足隔震橡胶支座正常使用的条件下,同时在飓风作用时不会给桥梁带来不利影响,隔震橡胶支座的抗风能力也是一个不容忽视的因素。抗风隔震橡胶支座是在支座横桥向布置抗风装置,通过抗风装置起到抵抗强风的作用,有效的控制了由于风力作用导致桥梁横向水平位移,但不影响桥梁顺桥向自由伸缩变形。当发生地震时,由于地震力远远大于强风产生的水平力,抗风装置的熔断装置被剪断,使支座在各个方向运动不受影响,起到减隔震的作用,保护桥梁的安全。

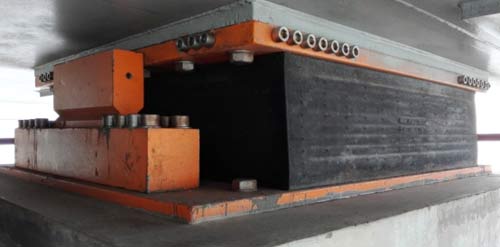

  港珠澳大桥使用抗风隔震橡胶支座

  港珠澳大桥项目采用了中国欧维姆公司全资子公司-柳州东方工程橡胶制品有限公司自主研发、生产的铅芯隔震橡胶支座和高阻尼隔震橡胶支座两种类型的支座,根据桥梁运营的重要性和特殊工况需求,在保证隔震橡胶支座减隔震功能的基础上,除了增加抗风功能外,港珠澳项目隔震橡胶支座还具备了以下特殊功能:1、防落梁隔震橡胶支座具有防落梁功能,即罕遇地震时防止梁体坠落或脱开的连接措施构造;2、测力隔震橡胶支座具有健康检测功能,可对桥梁的健康情况进行实时监测;不同功能的支座对桥梁分别起到不同的保护作用,而这些具有特殊功能的隔震橡胶支座在国内为首次应用,具有重大的意义。

  防落梁隔震橡胶支座

  历次震害调查显示,桥梁支座不具备防落梁功能,在地震作用下主梁存在落梁风险,考虑到落梁的不可修复性及严重危害性,桥梁抗震规范中均明确要求加强防落梁构造,确保“大震不倒”。根据港珠澳项目特殊工况需求,要求在隔震橡胶支座上实现防落梁功能。根据项目要求,我公司研发了一种防落梁拉索装置。基本技术方案是:在支座的上、下连接钢板之间设置防落梁拉索,当支座发生剪切变形时,防落梁拉索与支座同步运行,不影响支座的正常使用,在罕遇地震条件下,当地震位移达到支座容许使用位移时,防落梁拉索装置起到限位作用,锁住支座,防止支座进一步变形,保护桥梁结构的安全。防落梁拉索装置具有足够的强度,又具有一定的柔性,在日常和常规地震条件下不影响支座的正常使用,但在罕遇地震条件下,防落梁拉索起作用,锁住桥梁,防止落梁。

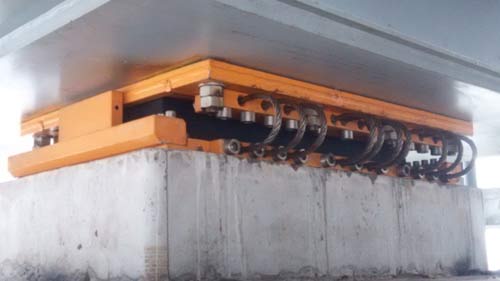

 港珠澳大桥使用的欧维姆公司防落梁隔震橡胶支座

  测力隔震橡胶支座

  随着桥梁工程技术和大型建筑结构飞速发展,人们对桥梁和大型建筑的安全性和耐久性倍加关注,健康监测系统应运而生。健康监测系统主要是通过测量各种响应的传感装置获取反映结构行为的各项数据,为分析结构的健康状态、评估结构的可靠性提供科学的参考依据。我公司自主研发的测力隔震橡胶支座很好的解决了这一难题。

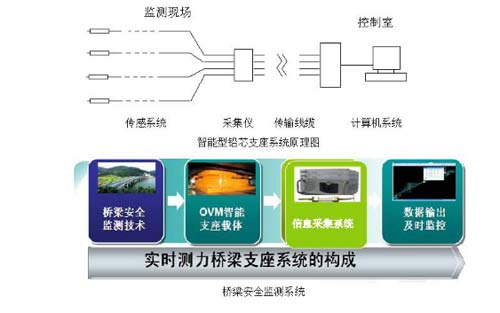

  隔震橡胶支座健康监测系统由液压测力装置、变送器和测试仪表系统组成。在支座内部安装液压测力传感器,液压测力传感器的变送器及接口布设在支座外围并接至测试仪表。当支座受力时,力通过挤压液压测力传感器,液压测力传感器能准确感知压应力并通过压力变送器转换成电流信号输送到控制室,并在控制室内的计算机系统准确的显示出来。人们就可以在控制室内随时观测桥梁的受力情况,实时评估桥梁运营的健康状况。

  欧维姆公司先进的设计理念、严苛的质量管控及高品质的产品供应在“天鸽”、 “帕卡”台风过后得到了彰显。

  欧维姆公司自主研发、生产的铅芯隔震橡胶支座和高阻尼隔震橡胶支座不仅经得住台风的考验,在大地震中同样表现了它的优异性能。

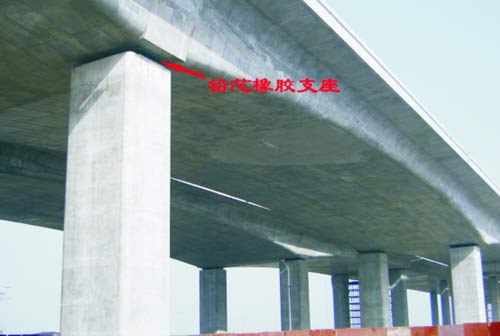

  使用欧维姆公司铅芯橡胶支座的渭河特大桥在汶川大地震中安然无恙

  2008年5月12日,汶川大地震让世人震惊,人员伤亡惨重,多少房屋、建筑、桥梁更是瞬间毁于一旦。但震后人们发现,使用了欧维姆公司铅芯橡胶支座的渭河特大桥在汶川大地震中却是安然无恙。此项目总包中铁西安咸阳国际机场专用高速公路合同段项目经理部负责人向记者介绍说:“渭河特大桥第11联是跨径布置为(40+60+40)m的变截面连续桥梁,该联进行了较为完整的减震设计,采用了欧维姆公司的铅芯橡胶支座,连梁装置,大变位伸缩装置等减震装置。2008年5月12日14时28分地震发生时,项目部副经理张明强与其它几名工作人员离开经理部临建板房到院中避震,发现大桥右幅第10联梁体东西方向移动约30-4-cm,震动共持续约2分钟,震动停止后,第10联基本回复到原来位置,整个震动过程中,右幅第11联无论东西方向还是南北方向几乎观察不到梁体移动现象,与第10联形成了明显的对比。这一系列震动响应,有效地验证了铅芯橡胶支座对抵抗减震具有良好的作用。”

  柳州东方工程橡胶制品有限公司成立于1993年,作为目前国内知名的结构减隔震(振)技术及产品系统解决方案提供商,科技创新上技术研发能力强,生产检测设备齐全,先后荣获“国家级企业技术中心”和“高新技术企业”等称号。产品质量上质量体系完善。其产品已广泛应用于港珠澳大桥、广东虎门二桥、福建马尾大桥、海南铺前跨海大桥等国内百余座大桥及卡塔尔、阿尔及利亚、阿联酋机场、越南、伊朗等十几个国家的桥梁、机场等工程,为国内及世界桥梁安全做出了突出贡献。

  港珠澳大桥是一座世界瞩目的桥梁,设计寿命120年,抗16级台风、八级地震不仅仅代表中国桥梁的最先进水平,更是这个国家综合国力体现,港珠澳大桥将是中国走向世界的又一张新名片。

  欧维姆公司的结构减隔震(振)技术及产品系统解决方案如今也已成为助力国内及世界桥梁安全的基石。
